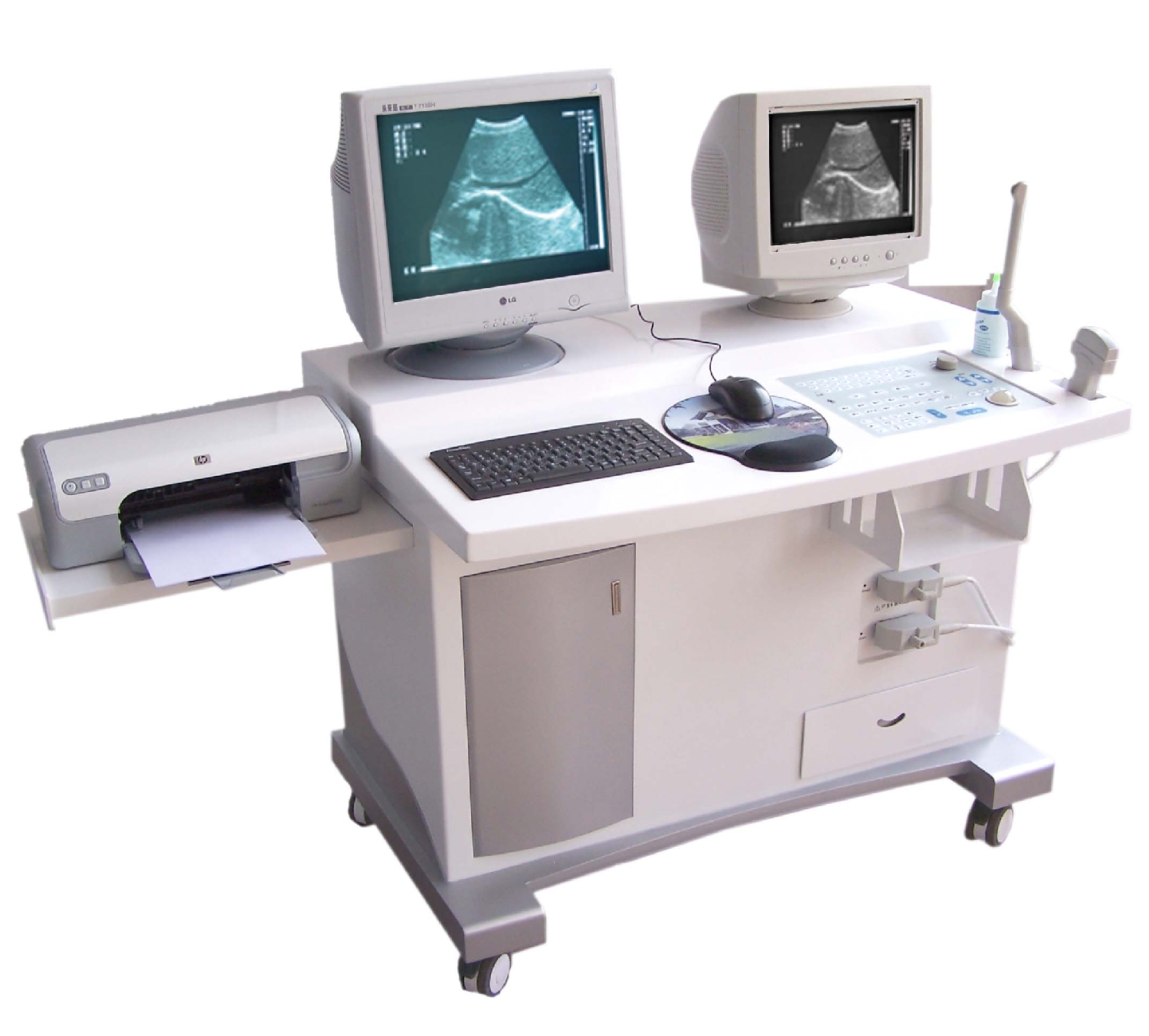

超声诊断仪是一种复杂的电子设备，其产生故障的主要原因有四个方面：j器件本身的自然损耗。 k仪器使用环境恶劣。l人为故障。m设计缺陷。

对于超声诊断仪的故障维修，维修工程师不仅要具备电气的基本知识，而且要熟悉掌握超声诊断仪的基本结构，基本原理。此外，应该熟练掌握万用表的使用和示波器的使用，应该熟记仪器设置参数。从区分软硬件故障开始、遵循由简单到复杂、从整体到局部、到点，尽量做到快速有效地维修好。

维修环境：超声是一种精密仪器，其集成化程度高。一般维修桌面有静电垫，维修工程师须带静电环。

对于一些板块维修的常识：

1.测试点对GND网络的电阻，若电阻稳定后小于10欧，则需要检查短路故障；若电阻小于1欧，肯定存在电路板短路或器件短路；若1—10欧之间可能为器件软击穿，若有不良，则需更换器件。

2.一般电源电压误差小于10%为可接受范围（以说明书为准）。

3.用欧姆档1K来测独立的电容的好坏。

4.根据指示灯来寻找维修故障。

2.1　电源故障

故障现象： 开不了机。

故障分析：根据超声的结构、原理，可知此故障多由电源模块引起。如果不是电源模块，就可能由于控制模块出了问题。

故障检修：首先检查主电源模块，用万用表检测外电源有218V正常。然后观察外部的现象：开机时，显示器一闪而过，显示没有信号接入，键盘板的电源指示灯不亮。通过此检查，可认定超声诊断仪的主机没有启动。断电后，拆开外壳，找到电源模块，记录按照说明书跟电路板的标示电压大小；单独接通电源（用镊子短接电源板的开关），逐级检查输出端的电压是否正常，然后测出电源板的一个5V输出接口没有输出电压。确定故障所在模块，更换此电源模块即可。

故障总结：这个故障是典型电源问题，其实电源问题占维修中的30%左右，其有如下3个表现：1.开不了机；2.电源指示闪烁不定；3.正常开机，过一段时间自动关机。对电源模块的电路图也要认识，一般绿色PV-ON为电源开关的正极。

2.2　软故障

故障现象：超声诊断仪能正常开机，B模式下显示的图像有四条暗道。

故障分析：根据超声的原理，可排除电源故障机显示器故障，绝大部分出现在信号的流向中。此问题多半由探头和发射/接受模块引起。

故障检修：在医生的协助下，确认系统设置的参数正确。在B模式下，选取采样线对准暗道选线，然后选择M模式，M模式显示下只有微弱的波动信号及传来微弱血流声。这与正常状况相比较弱，则排除软件故障。超声能正常开机，说明机器电源没问题。但产生暗道有四条，呈中心对称。此种情况不可能由信号处理引起，因为中心对称。故故障最有可能在换能器和发射/接受单元模块中。因为条件有限，不可能更换探头，故先查看发射/接受板，经过全面的检查，没有发现漏焊、虚焊的问题。用热吹风对电路板除湿、除尘一下，重新开机，故障的得到解决。

故障总结：此故障为软故障。虽然看起来挺复杂的，但身为工程师，需要多尝试，做常规的维护在医院是常规的任务；用久的仪器需要重新插拔仪器接口，必要时用橡皮擦做除氧化工作，往往这样能起到意想不到的结果。

2.3  焊接故障

故障现象：正常开机，界面显示正常，但没有超声图像。

故障分析：根据原理及结构分析，此故障可排除显示器故障。需要从排除电源故障开始，再根据信号的流向来查找。

故障检修：界面显示正常，则说明软件方面没问题。检查电源模块，发现没问题。　　一只手拿着探头，使探头晶振面接触另一只手的掌心，有嗡嗡的振荡感，初步判断发射模块没问题；关机后及断开外部电源，拆开外壳，重新插拔视频信号接口，问题还是没解决；然后用万用表检测测试点对GND网络电阻的大小。发现接收板上TP5测试点对GND网络的电阻为零，在附近地方检测电阻、电容的短路情况，还是没问题。参考电路图，用示波器测试开机后接收信号处到图像扫描芯片处的信号流经处是否有变化，在接收板上一个电容的两端变化很大：输入端有很强的电压信号，而输出端为零。初步判断此处电容有问题。拆开电容检测，电容没问题，反而电容焊接处有焊锡相连。重新用电烙铁把锡刮掉，重新焊接电容，通电后，图像区有清晰图像出现。

故障总结：有些故障不是哪个元气件坏，而是工作上一些细节没有做好。此故障可能在焊锡时，锡过量造成的。此外，相比在医院里搞维修，厂里的维修资源更多，也更专业。可以拿着电路板看电路图，可以向研发人员请教。

2.4　缓存故障

故障现象：正常开机，超声显示扫描得到图像正常，但界面缺少字符和标尺符号等注释标记。

故障分析：根据超声的软硬件说明书得知，缺少注释标记，跟烧入的界面程序有关，并且程序存储在存储芯片中。

故障检修：重新烧入跟界面有关的程序，问题还是没有解决。这时判断问题应出在信号处理模块中的字符产生的只读存储器和显示控制通道上，因此重点查这部分的波形。字符产生的EPROM是IC7M。用示波器测量输出各脚，都有波形，顺着测量IC6E缓冲器的各输出脚，发现6、9两脚无波形。而这个缓冲器是用2MH2时钟，时钟输入的11脚波形正常。因此可以肯定是此缓冲器坏了，换一个新的74LS273后一切正常。

故障总结：这个故障看起来是软件问题。但经过检查发现是硬件问题。贴片的电路板中长条多脚的芯片一般不是存储芯片，就是缓存芯片。想了解芯片功能，需要具备特定的环境；具体的参数，需要机器的测试手册。

2.5　系统硬件故障

故障现象：开机后，进入超声界面时弹出硬件错误。

故障分析：这个问题都有可能由超声中任意一个元器件出问题引起。故应先用直观法来快速维修这类问题。

故障检修：连续开机3次，还是此问题。关掉外电源，拆开外壳，重新拔、插信号连接头，开机后还是出现此问题。认真观察板块指示灯闪烁顺序，发现当风扇转动一下，就出现嘟了一声，就弹出软件问题。最简单的方法是从利用测试机的风扇接到故障机上。此机器能正常显示图像，且开机1个小时保持不变。要万用表短路状态挡依次测其三端线圈跟正常风扇三端线圈相比，其阻值偏大。更换风扇后，开机30分钟，此问题没再出现。

故障总结：此故障因风扇一转，就弹出错误，则应先检查与此风扇相关的器件。结合环境及条件，灵活地维修，是快速维修、节约成本的一种好方法。

综合上述维修硬件问题，从原理出发，找到有问题的板块，灵活的运用自身条件，做到快速维修好是没问题的。维修也不是像我们想的那么难，只要善于观察、善于分析、善于验证，能解决大多数超声故障问题。（医学工程部 罗志辉）
